Kontaktör Nasıl Çalışır

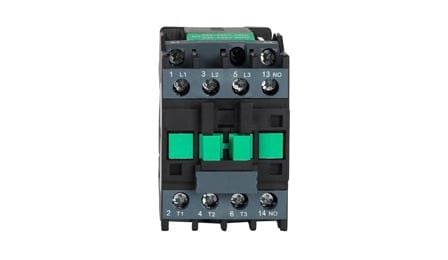

Alternatif akım kontaktörleri, genellikle 3 ( bazen 4 ) güç kontağına, farklı sayılarda da yardımcı kontağa sahiptir. Kablo bağlantılarının yapıldığı giriş terminalleri üzerinde sabit kontaklar, hareketli sürgü üzerinde bulunan baralar üzerinde de hareketli kontaklar bulunur. Elektromanyetik bobin enerjilendirildiği zaman bobin nüvesiyle birlikte hareket eden, hareketli kontakların da üzerinde bulunduğu sürgü, bobin kuvvetiyle aşağı doğru çekilir. Bu sayede hareketli kontaklar sabit kontaklara temas eder ve devre kapanır. Normalde açık kontaklar bobin enerjilendirildiğinde devreyi kapatırken, normalde kapalı kontaklar devreyi açar. Bobin enerjisi kesildiğinde, mekanizmada bulunan ve bobin enerjisi ile gerilmiş olan yay, sürgüyü ters yöne iter, hareketli kontakları sabit kontaklardan uzaklaştırarak devreyi açar.
